Column and Boom Manipulator
Request
Quote
Donload Catalpogue

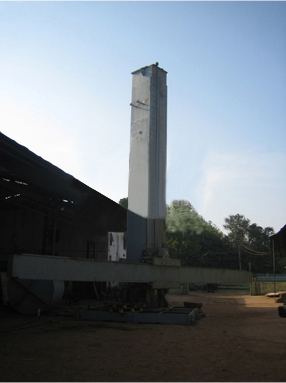

                                                    el 12m el x 12m

PUNTOS IMPORTANTES:- :-
Las columnas de los tipos de RC y de TRC se apoyan en los cojinetes del crossroll de la precisión. Las máquinas más grandes han cargado cruz-ruedan los cojinetes, que elimina el juego libre, y que es extremadamente importante puesto que cualquier juego en cruz-rueda cojinete se aumenta considerablemente en el extremo del auge cuando está en la posición completamente levantada y completamente extendida.

La rotación de la columna puede ser motorizada, pero en todo caso todas las máquinas de “AMIN” tienen un arreglo de fijación manual para trabar la columna en 360° un de los   Posiciones.

La silla de montar del auge, o el carro, se cabe con los rodillos que viajan a lo largo de las resbalar-maneras de la máquina. Cada uno de los rodillos se cabe con 2 rodamientos de rodillos cargados de la forma cónica continuó los ejes excéntricos. Los rodillos se pueden ajustar según desgaste y rasgón y también según recorrido de la precisión y de la vibración-menos.

La elevación del auge está a través del alto motor engranado CA del esfuerzo de torsión que incorpora un freno electromágnetico, la impulsión final que está a través del estante y piñón. Algunos de nuestros competidores todavía emplean la elevación de cadena que consideramos insatisfactoria puesto que es imposible eliminar “despedida”. La despedida acumula particularmente donde se cabe la plataforma de un soldador o el canal de la endecha y es agravada por cualquier movimiento del soldador. Algunos de nuestros competidores utilizan la elevación del llevar-tornillo que es insatisfactoria desde flujo, el polvo etc. acumulan y el llevar-tornillo después llega a ser bloqueado en la tuerca del llevar-tornillo. Encadene y el método del llevar-tornillo es utilizado por esta compañía y desechó hace algunos años.

Otro aspecto importante es que la elevación del auge y la impulsión reales de la travesía del auge está montada en la silla de montar sí mismo.

“AMIN” se asegura de que el auge/la silla de montar/la cabeza soldadora, los etc. sean contrapesados completamente por un peso que se mueva hacia arriba y hacia abajo dentro de la columna, que toma la considerable tensión lejos del engranaje de la elevación. El peso de equilibrio contrario es conectado con la silla de montar por una cuerda de alambre resistente que incorpore anti-caiga dispositivo.

La impulsión de la travesía del auge se alcanza a través de la impulsión variable de la frecuencia de la CA y motor de CA, engranaje de la reducción y estante e impulsión del piñón.

Una característica más importante de la máquina de “AMIN” es el diseño de las resbalar-maneras de la máquina a lo largo-con los rodillos muy anchos, que se llevan adentro la silla de montar, travesía.

Velocidades:-
Entendemos que los rotores y los manipulantes de la columna y del auge se pueden utilizar para las operaciones del revestimiento y debemos mencionar que en estos movimientos muy lentos de los casos sea esencial. Podemos incorporar en la caja de engranajes traviesa de la velocidad de la impulsión 2 de “AMIN” que permite al auge ser contraída muy lentamente, e.g. -

Las velocidades podían ser 5 milímetros - 100 milímetros
Segundo engranaje 50 milímetros - 1000 milímetros

Con estas velocidades es posible arreglar para que el auge sea contraído en muy despacio cuando revestimiento espiral, usando el método de la tira o el método del electrodo del alambre.

Desviación:-
Hemos mencionado anteriormente que una forma de superar esta materia está usando una precisión cruz-rueda concerniente cuál gira la columna. El diseño de las resbalar-maneras y del área de servicio muy amplia en las cuales los rodillos de apoyo también ayudan de través. Sin embargo, hemos tenido experiencia muy considerable en diseño de la columna y del auge y hemos desarrollado un método de fabricación que nos permite ofrecer columnas y auges con una figura mucho mejor de la desviación que cualesquiera de nuestros competidores. De hecho construimos en cinco diversos diseños para asegurarnos de que la columna y el auge está correctos con la altura de la desviación controlada, el recorrido en relación con del auge y el peso que se llevarán.

MODELOS DE LA COLUMNA Y DEL MANIPULANTE DEL AUGE:-

Clasificaciones de la máquina:
1/RMB1/TRMB       Portable
2/RMB - 2/TRMB   Peso medio
3/RMB - 3/TRMB   Para trabajos de tipo medio
RC      -   TRC        Tipo universal manipulante
1/RC   - 1/TRC      Resistente

Los manipulantes de la columna y del auge de “AMIN” se construyen en cinco diversos diseños.

Estos grupos cubren una gama de máquinas que abarcan 1/RMB hasta que la máquina resistente 1RC - X12 M. de 12 M. La última máquina que tiene 12 Mtr. Altura máxima debajo del auge y de 12 Mtr. recorrido del arco.

La recomendación en cuanto a el manipulante más conveniente de cumplir requisitos depende sobre.

1. Longitud de la altura del auge y del máximo bajo auge

2. Peso llevado en el extremo del auge - cabeza soldadora - asiento o canal puesto - longitud total del operador de funcionamiento de la calzada de la plataforma del soldador y del soldador adicional del auge.

Así, una columna y un auge pueden tener proporciones dimensionales más pequeñas pero estar de un diseño más robusto que una columna y resonar que tenga un mayor recorrido horizontal y vertical del auge.

Será entendido de las clasificaciones que en desarrollar los diversos grupos de máquinas hemos tenido que tomar en la consideración a los requisitos muy exigentes de algunos de nuestros clientes, particularmente ésas dedicadas a la fabricación cilíndrica de los recipientes donde tenemos que resolver una especificación para que un manipulante lleve aproximadamente 300 kilogramos. llevado en el extremo del auge y mantenga una desviación de mejor de 8 milímetros.

El manipulante abarca cuatro componentes esenciales.

BASE DERECHA LIBRE (O CARRO QUE VIAJA)
COLUMNA - SILLA DE MONTAR - AUGE

Mucha teoría se ha escrito en el diseño de estos cuatro componentes principales, pero el hecho sigue siendo que la máquina tiene que ser construida y realizar en última instancia las funciones correctas requeridas por el cliente para sus requisitos exactos.

Los puntos siguientes estarán de interés.

BASE DERECHA LIBRE O CARRO QUE VIAJA:

Hemos desarrollado un diseño fabricado extremadamente robusto que tiene una profundidad mínima para dar la rigidez necesaria. Si la profundidad de la base se sacrifica para dar una altura mínima levemente más baja bajo auge, después una cierta rigidez debe ser sacrificada. La placa superior baja está de la dimensión extremadamente abundante, que varía según el tamaño de la máquina.

El diseño bajo es tal que la máquina es situación libre cuando el auge se está funcionando en la altura máxima y se está extendiendo completamente.

La base puede ser inmóvil o se puede apoyar en cuatro solas ruedas ensanchadas para formar un carro que viaja. Alternativamente, dos ruedas ensanchadas dobles y dos ruedas llanas a viajar a lo largo de la pista-manera. En este caso la base incorpora velocidad constante o la impulsión de velocidad variable. Utilizando dos ruedas ensanchado doble y dos llano, seguimiento exacto pueden ser asegurados donde se requiere para soldar con autógena con atravesar de la columna.

La columna se apoya en cruz-rueda el cojinete (no un rodamiento de bolitas llano, según lo utilizado por algunos competidores). Las máquinas más grandes se caben con cargado cruz-ruedan los cojinetes, que eliminan la “libertad de acción” a este punto, así reduciendo la desviación del auge. Si se utiliza un rodamiento de bolitas, la desviación debe presentarse porque todos los rodamientos de bolas deben tener una separación. El diámetro del cojinete cruzado del rodillo se extiende a partir de 430 milímetros a 1660 milímetros.

Se proporcionan las abrazaderas para cuando la cabeza soldadora está en la posición correcta poder localizar manualmente con seguridad la columna.

La rotación motorizada de la columna puede ser incorporada. En este caso el cojinete cruzado del rodillo tiene un engranaje de estímulo integral en la periferia. En el caso de los manipulantes universales de RC/TRC la rotación se alcanza un motor de CA y una caja de engranajes de reducción pero en las máquinas posteriores, la rotación se alcanza a través de un motor de CA y de dos cajas de engranajes resistentes de reducción, que dedican directamente con el engranaje de estímulo integral, así eliminando el contragolpe.

La rotación de la columna de los manipulantes grandes con los auges muy largos incorpora una impulsión especial para alisar el comienzo y la detención de la rotación, así reduciendo la tensión, que sería puesta de otra manera en la impulsión de reducción.
